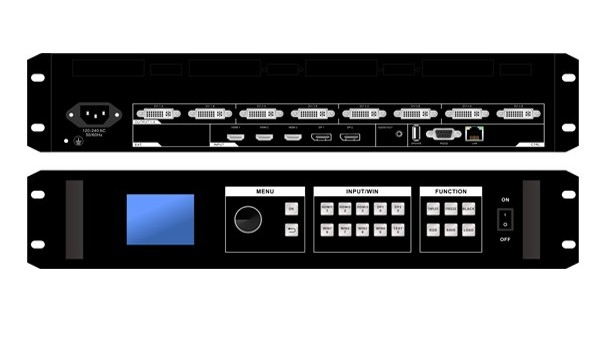

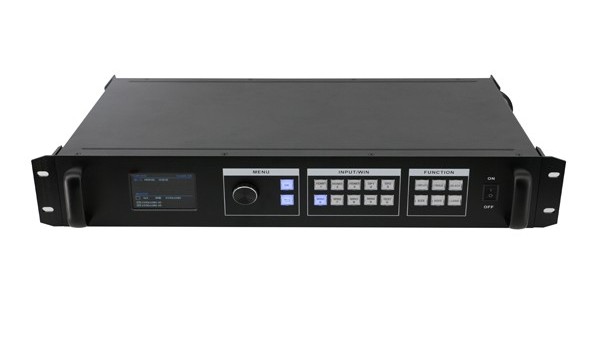

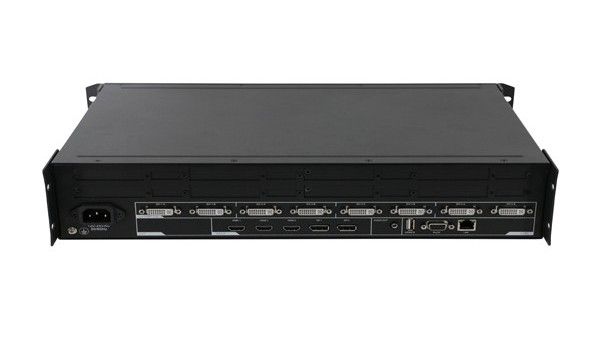

LED图像处理器VPX-504-碧云祥

支持手机、电脑、平板等网络直接控制；

支持EDID管理，水平分辨率最高8192点，垂直分辨率最高7680点；

多达4画面布局，多达4个8K画面显示；；

产品介绍Product introduction

5进4出的LED图像处理器是专为 LED 大屏幕打造的专业多画面拼接处理器，具备 8K 输入性能与 8K 多画面处理性能。可广泛适配酒店会议、舞台演出、楼盘展示、酒吧及 KTV 等各类应用场景。VPX 系列配备 5 路数字视频输入，最高支持 8 路 DVI 独立输出，依据输出带载性能差异，分为 504、506、508多款型号。

    配套设备

  • VPX-2000VPX-2000
  • VPX-2000VPX-2000
产品特性Product characteristics

  • 01

    2xDP1.4输入，支持8Kx4K分辨率及向下兼容分辨率 3xHDMI2.0输入，支持4K60分辨率及向下兼容分辨率

  • 02

    支持EDID管理，水平分辨率最高8192点，垂直分辨率最高7680点

  • 03

    多达4画面布局，多达4个8K画面显示；

  • 04

    支持4画面旋转或者镜像，支持90、180、270度旋转以及水平和垂直镜像；

  • 05

    拼接输出水平最大30720点，垂直拼接输出最大30720点；最大带载2000万像素；

  • 06

    任意输入无缝切换，支持8K输入冻结无缝切换

  • 07

    支持一键黑屏、冻结

  • 08

    支持多达10个场景，可一键调取和存储场景 ，支持10个开窗模板，可一键调取开窗模式

  • 09

    支持手机、电脑、平板等网络直接控制

  • 10

    支持串口和网络中控协议


产品规格Product specifications
型号 VPX-504
描述 LED图像处理器
输入接口 3 X HDMI2.0  ，2 X DP1.4
HDMI2.0分辨率
 7680x1080@60HZ、7680*2160@30HZ、960x7680@60Hz、 4096x2160@60Hz、3840x2160@60Hz、3840x2160@30Hz、 5120x1440@60Hz、1920x4320@60Hz、1920x1080@60Hz、 1280x720@60Hz及EDID管理
DP1.4分辨率 7680x4320@30HZ、7680*2160@60HZ、5120x1600@60Hz、 3840x4320@60HZ、1920*7680@60HZ、4096x2160@60Hz、 3840x2160@60Hz、3840x2160@30Hz、5120x1440@60Hz、 1920x1080@60Hz、1280x720@60Hz及EDID管理
输出接口 1024x768@60HZ、1280*720@60HZ、1280x1024@60Hz、 1440x900@60Hz、1600x1200@60Hz、1680x1050@60Hz、 1920x1080@60Hz、1920x1200@60Hz、1024x1920@60Hz、 1536x1536@60Hz、2048x640@60Hz、2048x1152@60Hz、 2560x816@60Hz、3840x640@60Hz及自定义分辨率
输出分辨率
 4 X DVI
Audio
 3.5mm音频口
尺寸  482.6mm × 354.8mm × 88.0mm
Chassis 1.5U
电源接口 100VAC – 240VAC 50/60Hz
整机功耗 55W (Max)
整机重量 3000g (Max)
工作温度 0℃ ~50℃
储存温度 -20℃ ~55℃
